Un automate installé en sous-sol décroche parce que les dalles et les voiles en béton armé atténuent le signal mobile de plusieurs dizaines de dB entre la surface et le local technique. La connectivité se rétablit en traitant trois niveaux dans l’ordre : la technologie réseau, l’emplacement de l’antenne, puis le choix de l’opérateur au point exact d’installation.

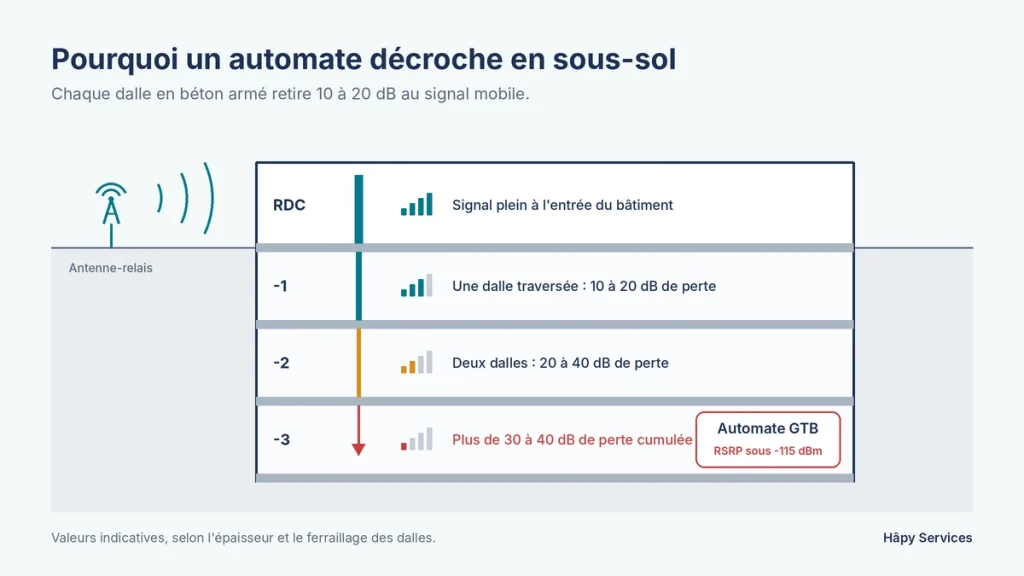

Pourquoi le signal ne descend pas jusqu’au local technique
L’atténuation cumulée du bâti
Chaque paroi traversée retire une partie du signal. Une dalle de béton armé absorbe couramment 10 à 20 dB selon son épaisseur et son ferraillage. Les structures métalliques, les portes coupe-feu et les gaines techniques ajoutent leurs propres pertes. Deux ou trois niveaux de sous-sol suffisent à dépasser 30 à 40 dB de perte par rapport à l’extérieur.
La fréquence pèse aussi. Les bandes hautes (1800 et 2600 MHz) s’atténuent plus vite dans le béton que les bandes basses (700 et 800 MHz).
Le signal du téléphone au rez-de-chaussée ne dit rien du sous-sol
Un téléphone qui affiche quatre barres à l’entrée du bâtiment mesure le signal à cet endroit, sur la bande et l’opérateur qu’il utilise. Trois niveaux plus bas, la perte cumulée peut faire passer le RSRP sous -115 dBm, seuil sous lequel la liaison devient instable. Seule une mesure faite au point d’installation de l’automate, opérateur par opérateur, a une valeur de diagnostic.
Choisir une technologie qui tient sous le béton
Le budget de liaison du LTE-M
Le LTE-M (Cat-M1) a été conçu pour les objets connectés placés dans des zones difficiles. Son budget de liaison maximal (MCL) atteint environ 156 dB, soit près de 15 dB de plus que la 4G standard. Il obtient cette marge par des modes d’amélioration de couverture qui répètent les transmissions : chaque échange prend plus de temps et la liaison tient là où la 4G décroche.
Le LTE-M conserve un débit de l’ordre du Mbit/s et une latence compatible avec l’accès distant à un automate. C’est la technologie de référence pour une GTB pilotée à distance. Le NB-IoT descend plus bas, avec un débit qui ne permet pas une session de télémaintenance. L’arbitrage entre les deux est détaillé dans LTE-M ou NB-IoT dans les sous-sols.
Les bandes basses
Le LTE-M s’appuie le plus souvent sur les bandes basses (700 et 800 MHz), qui traversent mieux le béton. Encore faut-il que l’opérateur les active sur la cellule qui dessert le site. La mesure opérateur par opérateur répond à cette question.
Antenne et opérateur : capter le signal au point exact
Déporter l’antenne vers une zone mieux couverte
Quand la technologie ne suffit pas, l’antenne intégrée au routeur devient le point faible : elle reçoit le signal à l’endroit le plus atténué du bâtiment. Une antenne externe, raccordée par câble coaxial, capte le signal là où il reste exploitable : en haut d’une gaine technique, près d’une trémie, en entrée de parking ou en façade.
Le câble a son propre coût en dB. Un coaxial standard perd plusieurs dixièmes de dB par mètre à ces fréquences. Sur 15 à 20 mètres, un câble faible perte s’impose pour ne pas reperdre en descente le gain obtenu en hauteur. Le résultat se vérifie par une mesure du RSRP avant et après installation.
Choisir l’opérateur au point d’installation
Au même emplacement, deux opérateurs peuvent présenter plus de 10 dB d’écart, selon la position de leurs antennes et les bandes qu’ils exploitent. Une SIM multi-opérateur rattache l’automate au réseau le mieux reçu à cet endroit et bascule si ce réseau se dégrade. Les critères de choix sont détaillés dans SIM multi-opérateur ou opérateur unique.

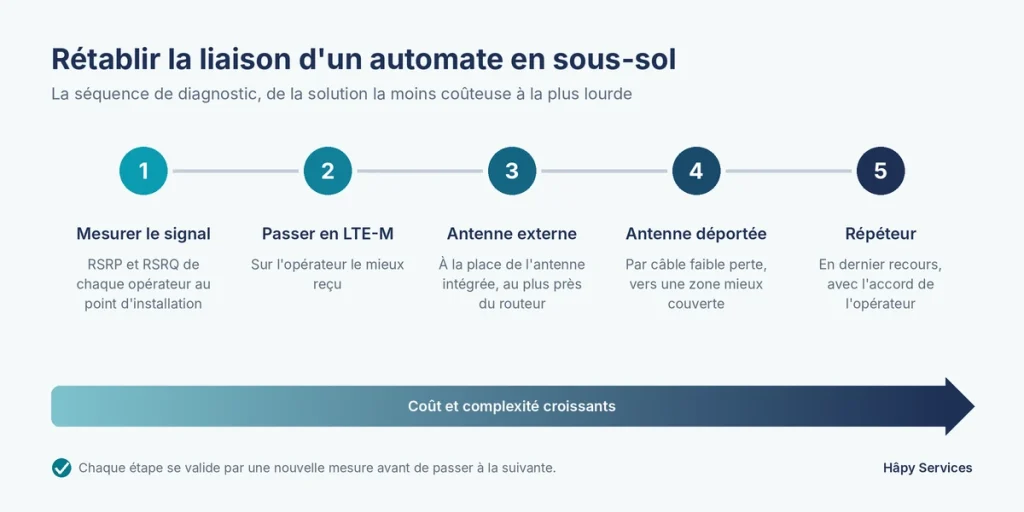

La séquence de diagnostic avant d’intervenir
- Mesurer le RSRP et le RSRQ de chaque opérateur au point d’installation (voir mesurer la qualité réelle du signal).
- Passer en LTE-M, sur l’opérateur le mieux reçu.
- Remplacer l’antenne intégrée par une antenne externe, au plus près du routeur.
- Déporter l’antenne par câble faible perte vers une zone mieux couverte.
- En dernier recours, installer un répéteur ou une couverture dédiée, soumis à l’accord de l’opérateur.
Ce que garantit une liaison dimensionnée pour le sous-sol
HâpyWAN associe un routeur cellulaire compatible LTE-M et une SIM multi-opérateur, avec une IP fixe privée qui reste attribuée à l’automate quel que soit le réseau porteur. Le diagnostic de connectivité en temps réel donne le niveau de signal de chaque site à distance : une dégradation en sous-sol se détecte avant la coupure, sans déplacement.
Un automate en sous-sol se connecte de façon fiable quand chaque niveau est traité dans l’ordre et validé par une mesure. La technologie, l’antenne et l’opérateur forment la base d’une connectivité GTB qui tient en local technique. Le répéteur reste le dernier recours, et la supervision du signal à distance confirme que la liaison reste stable dans la durée.
Pour aller plus loin
Comment connecter un automate GTB situé en sous-sol ?
En traitant trois niveaux dans l’ordre : une technologie à fort budget de liaison telle que le LTE-M, une antenne placée là où le signal reste exploitable, et l’opérateur le mieux reçu au point d’installation. Chaque étape se valide par une mesure du RSRP.
Pourquoi un automate décroche en sous-sol alors qu’il y a du réseau au rez-de-chaussée ?
Chaque dalle en béton armé retire 10 à 20 dB. Deux ou trois niveaux plus bas, la perte dépasse 30 dB et le RSRP tombe sous le seuil de stabilité, autour de -115 dBm.
Faut-il une antenne déportée pour un local technique enterré ?
Oui, quand le LTE-M et le meilleur opérateur ne suffisent pas au point d’installation. L’antenne se place là où le signal reste exploitable, reliée par un câble faible perte.
